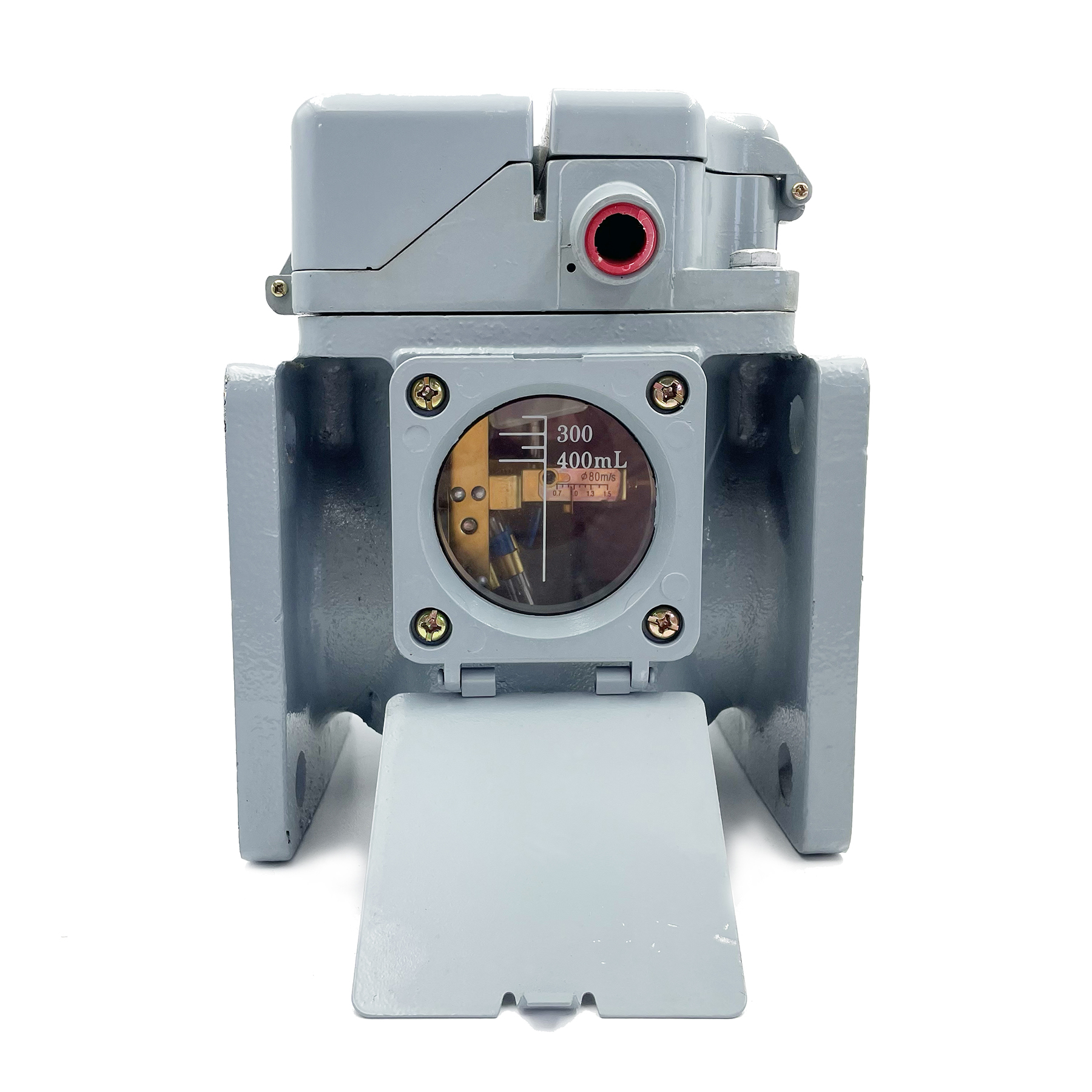

氣體繼電器是油浸式變壓器及有載分接開關所用的一種保護裝置。氣體繼電器安裝在變壓器箱蓋與油柜的聯管上，可裝導氣管，實現地面排氣和取樣。在變壓器內部故障而使油分接產生氣體或造成油流沖動時，使繼電器的接點動作，以接通指定的控制回路，并及時發出信號或自動切除變壓器。

型號 QJ6G-80A

品牌沈陽明林

材質 金屬

顏色灰色

類型氣體繼電器

規格臺

18940158172

產品詳情

氣體繼電器是用于帶儲油柜的油浸式變壓器和有載分接開關的一種保護裝置。它安裝在變壓器與儲油柜之間的連接管路中，采用了擋板式磁力接點結構。當變壓器（或有載分接開關）在運行中發生故障時，變壓器油分解形成氣體，當氣體達到一定容積時，上浮子下沉，使得干簧接點閉合傳出報警信號；當變壓器（或有載分接開關）在運行中發生嚴重故障時，變壓器內將會出現油的涌浪，油流沖擊繼電器擋板，擋板動作使得干簧接點閉合發出跳閘信號；如果變壓器因漏油而使油面降低時，繼電器也會發出跳閘信號。

我公司在原有氣體繼電器的基礎上做了全新改進，在不改變繼電器內、外任何結構的情況下，增加了繼電器擋板動作就地顯示裝置（動作指示功能）。它安裝在800KVA 及以上的油浸式變壓器（或有載分接開關）上。當繼電器擋板動作時，該顯示裝置能標識出該種動作信號，以區別繼電器發出的其他跳閘信號，同時設計了動作信號復位的裝置，以便消除故障后，使動作信號恢復原位，給檢修和故障排除節省了大量的時間。

型號種類 Model type	接線柱數量 Number of terminals	接線方式 Connection mode	出線孔數量 Number of outlet holes
QJ2-25	2	單信號 Single signal	1
QJ3-25	4	單信號，單跳閘 Single signal, single trip	1
QJ4-25/50/80	5	單信號，雙共用跳閘 Single signal, double shared trips	1
QJ7-25/50/80	5	雙共用信號，單跳閘 Double shared signals, single trip	1
QJ10-50/80	6	雙公共信號，雙共用跳閘 Double common signals, double shared trips	1
QJ11-50/80	6	雙獨立信號，單跳閘 Double independent signals, single trip	1
QJ12-50/80	6	單信號，雙獨立跳閘 Single signal, double independent trips	1
QJ13-50/80	8	雙獨立信號，雙獨立跳閘Double independent signals, double independent trips	2
QJ20-80	8	單信號，雙獨立跳閘，下浮子獨立跳閘 Single signal, double independent trips, lower floater independent trip	2
